Форматирование цветов и линий



Форматирование цветов и линий

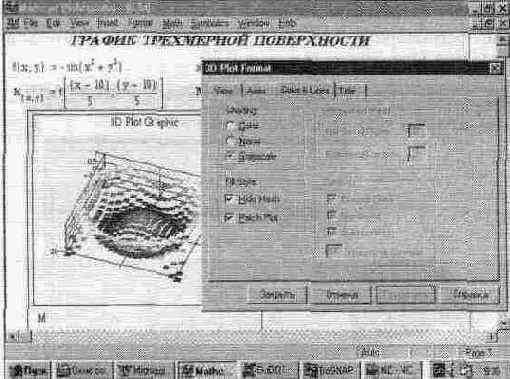

Панель Color&Lines (Цвета и линии), как показано на рис. 6. 27, служит для установки цветовых параметров 3D-графики.

Она устанавливает следующие опции группы Shading (Раскраска):

Color (Цветная) — цветная раскраска;

None (Нет) — отсутствие раскраски;

Grayscale (Черно-белая) — раскраска точками с разной плотности.

Если используются возможности построения фигур с интерполяцией Interpolated Mesh (Сетка интерполяции), то панель Color&Lines позволяет установить число строк (No. of Rows) и столбцов (No. of Columns) для узловых точек фигуры.

Опция Hide Mesh (Невидимые линии) группы Fill Style (Стиль заполнения) позволяет включать или выключать алгоритм удаления невидимых линий каркаса изображения. Опция Path Plot (Площадки) этой группы задает особый вид графика — площадочный. Он показан на рис. 6. 27.
